产品介绍
Product Introduction

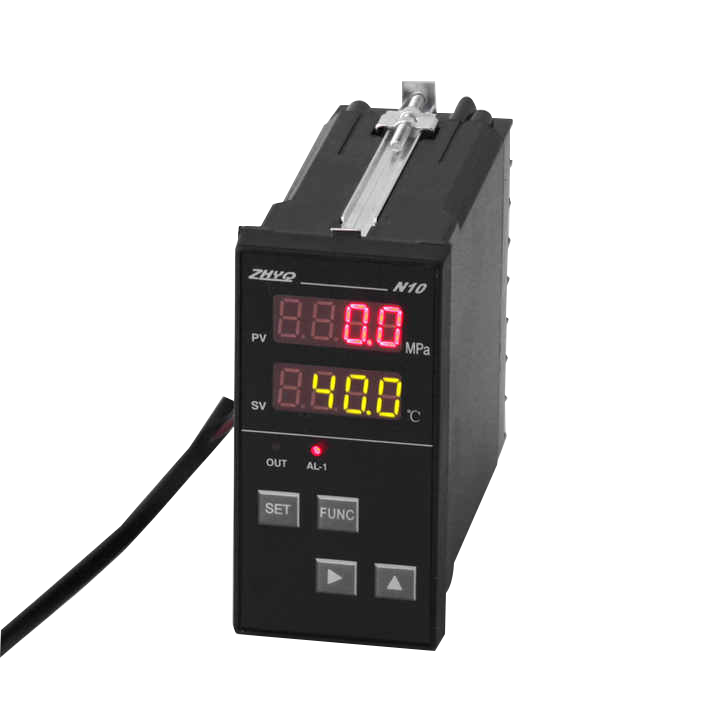

N10
N10型智能数字温度压力表是我公司开发的新产品,融汇了多项国际上先进的电子技术、单片计算机技术、电擦除技术、抗干扰技术等,从而保证了仪表具有测控精度高、抗干扰性能强等优点;整机外壳,具有整机体积小、重量轻、耗电省、功能齐全、工作可靠、使用方便灵活,配用高温熔体压力传感器系列或常温压力传感器系列,作为高精度压力测量与控制
02
产品特点
Product Features
同点压力温度测量
可设定上下限值报警
高精度输出控制模块
操作简单易学
03
应用领域
Application Area
液压、石油
塑料、橡胶、印染、纺织等行业
常规 | 数值 |
显示器 | 双层四位高亮度绿色和红色发光数码管 |
显示分辨率 | 1 |
显示数值范围 | 0001-9999 Mpa(小数点可变)、温度:000.1-400.0 |
仪表精度 | 0.2%FS ± 1位 |
指示灯显示 | 校准指示灯、FUNC输出指示灯、AL1,AL2报警指示灯 |
压力输入信号 | 2,3.3 mV/V(压力传感器);0-10mA/0-20mA/4-20mA/0-5V(压力变送器)(定货时说明) |
温度输入信号 | K,J,E热电偶输入 |
采样速度 | 20 次/ 秒 |
传感器供电 | 9V直流电源(压力传感器);+24V直流电源(压力变送器) |
输出控制 | 与满量程信号成线性的电压或电流输出 |
主报警输出 | 上限报警具有继电器输出(220V1A)上限报警指示灯(OUT)亮(仅对压力有效) |
辅助输出 | 辅助输出可通过配以不同的功能模块并通过仪表设定来达到不同的输出要求。 辅助输出可选择(定货时说明) |
报警范围 | 0001-9999 MPa (小数点可变)、温度:000.0-400.0 |
效准指示 | 显示传感器满量程80%值(传感器应空载),效准指示(CAE)亮 |
使用环境 | 温度(0-55 ℃),湿度(≤ 80% RH) |
电源要求 | 85-265 VAC |
外型尺寸 | 96×96×100mm /96×48×100 mm/96×48×100 mm |
供电电压 | 220VAC、24VDC、3.6V电池供电、24VDC和电池双供电等 |
开孔尺寸 | 44×92mm |
自重 | 200克 |
