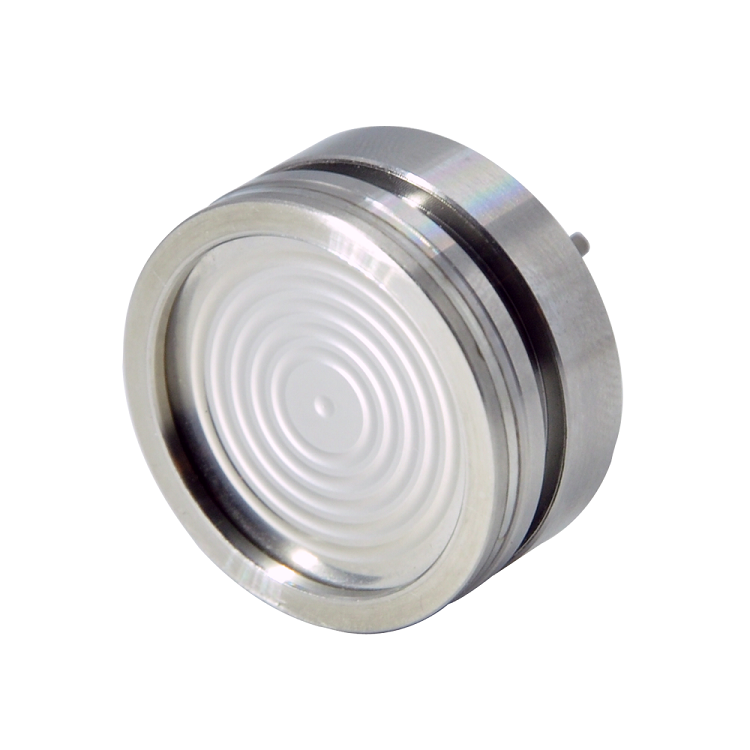

OEM型压阻式传感器芯体

将扩散硅压力敏感芯片封装到316L不锈钢外壳中，外加压力通过不锈钢膜片，内部密封的硅油传递到硅芯片上

产品中心压力测量系列压力芯体 OEM型压阻式传感器芯体

01

产品介绍

Product Introduction

PT124G-3101

PT124G-3101压阻式传感器芯体广泛地用于工业测试测量领域，是制作压力传感器及压力变送器的核心部件，可以很方便地加装放大电路，装配成各种标准信号输出的变送器。

02

产品特点

Product Features

测量范围0KPa~35kPa...35MPa

恒流/恒压供电

隔离式结构

19mm通用型尺寸

全不锈钢316L外壳材质

03

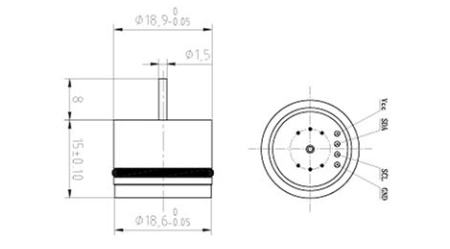

外形尺寸

Overall Dimensions

04

应用领域

Application Area

气体、液体压力测量

压力检测仪表

压力校准仪器

关联产品

OEM型压阻式传感器芯体

关于朝辉

公司简介

企业荣誉

企业文化

我们的实力
产品中心

压力测量系列

液位测量系列

浓度测量系列

结构监测

流量测量系列

温度测量系列

智能数显仪表

物联网系统集成
公司动态

公司新闻

行业资讯
解决方案

浓度监测解决方案

煤矿矿山开采方案

石油化工案例

化纤纺织拉丝方案
技术支持

产品资料

认证和许可

技术服务
联系加入

联系我们

400-876-3876，021-51691919

上海市松江区南乐路1276弄115号8号楼2-6F

邮箱：sinosensor@zhyqsensor.com

联系我们

contact us

021-51691919

上海市松江区南乐路1276弄115号8号楼2-6F

常规	数值
供电电源	≤2.0Ma DC;<10VDC
电气连接	镀金柯伐管脚或硅橡胶软导线
输入阻抗	2kΩ~8kΩ
输出阻抗	5kΩ~6kΩ
响应时间	(10%~90%):<1ms
绝缘电阻	>200MΩ/250VDC
允许过压	1.5倍满量程
膜片材质	316L不锈钢，特殊膜片可定制
壳体材质	316L不锈钢
外形尺寸	标准中19，特殊尺寸可定制
机械振动	20g(20~5000HZ)
密封圈	丁氰或氟橡胶
冲击	100g (10ms)
净重量	约25g
非线性	+0.05%FS
迟滞性	+0.02%FS
重复性	+0.02%FS
零点输出	+1.0Mv
满量程输出	60MV
零点温漂	+0.2%FS
满度温度误差	+0.12%FS
长期稳定性	+0.2%FS/年
补偿温度范围	0~70℃
工作温度范围	-40~125°C
